 計量
 提供全波、基波有功電能，5000:1 動态範圍内，非線性誤差<0.1%，滿足 0.5S 和 0.2S
級有功電能表精度要求
 提供全波、基波無功電能，5000:1 動态範圍内，非線性誤差<0.1%
 提供全波、基波視在電能
 提供有功、無功功率方向，支持無功四象限判斷
 具有潛動啓動功能，啓動阈值可調
 電表常數可調
 提供有功、無功、視在的快速脈沖計數
 提供全波、基波，有功、無功和視在脈沖輸出
 測量
 提供全波和基波有功、無功、視在功率
 提供全波、基波和諧波三相電壓電流有效值
 提供全波、基波功率因數
 提供電壓線頻率，測量誤差<0.02%
 提供各相電壓電流相角，測量誤差<0.02°
 提供七路過零檢測，過零阈值可設置
 提供電壓相序錯檢測
 提供失壓指示，失壓阈值可設置
 提供靈活的電壓、電流波形緩存數據
 提供電壓暫降檢測
 提供過壓、過流檢測
 防竊電
 提供零線電流測量
 提供一種低功耗模式 NVM2，用于電流比較預判，阈值 2 檔可設置，功耗小于 150μA
 提供一種低功耗模式 NVM1，實現低功耗電流有效值測量，功耗小于 2mA
 提供全失壓主動上報功能，典型應用平均功耗僅爲 7μA
軟件校表
 提供七路 ADC 通道增益校正
 提供七路 ADC 通道相位校正，其中 A、B、C 三路電流通道支持分段相位校正
 提供功率增益校正
 提供有功、無功功率分段相位校正
 提供有功、無功、有效值 Offset 校正
 提供校驗和寄存器，對校表數據自動校驗
 适用于三相三線、三相四線制

 單+3.3V 電源供電，具有電源監控功能

 内置 1.25V ADC 基準電壓，溫度系數典型值 5ppm/℃，也可外接基準電壓

 具有高速 SPI 接口，傳輸速率可達 3.5Mbps，提供寫保護功能
 具有一個中斷輸出引腳
 工作電壓範圍：3.0V-3.6V
 工作溫度範圍：-40℃-85℃
 采用 LQFP44 綠色封裝

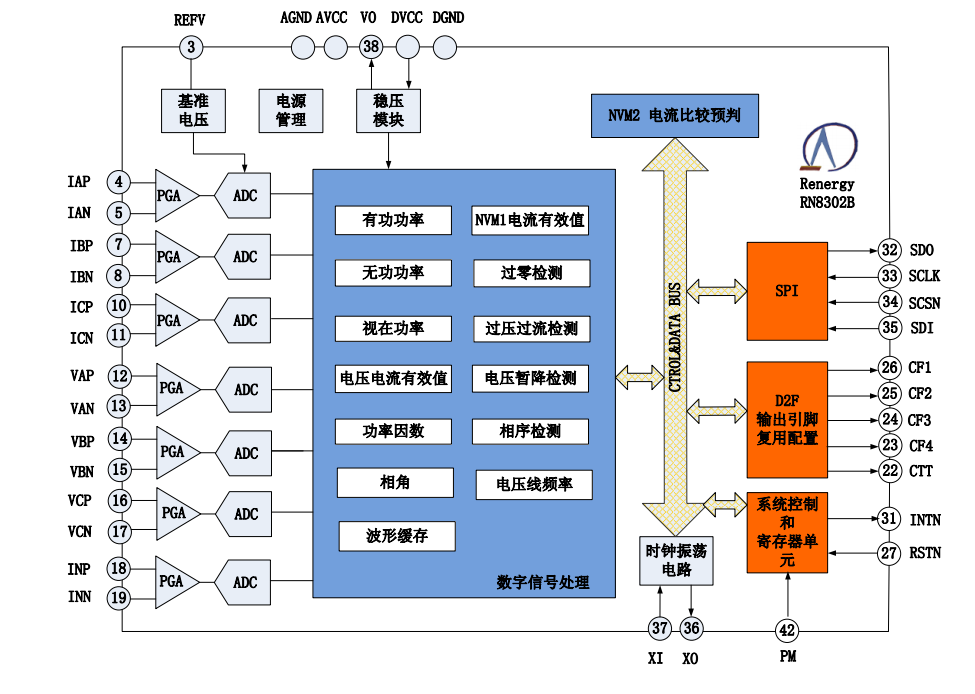

功能框圖

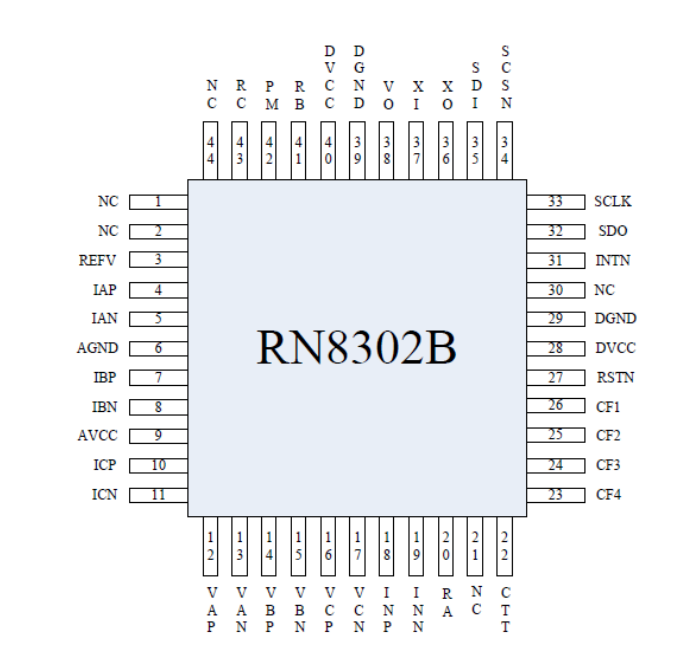

管腳定義：

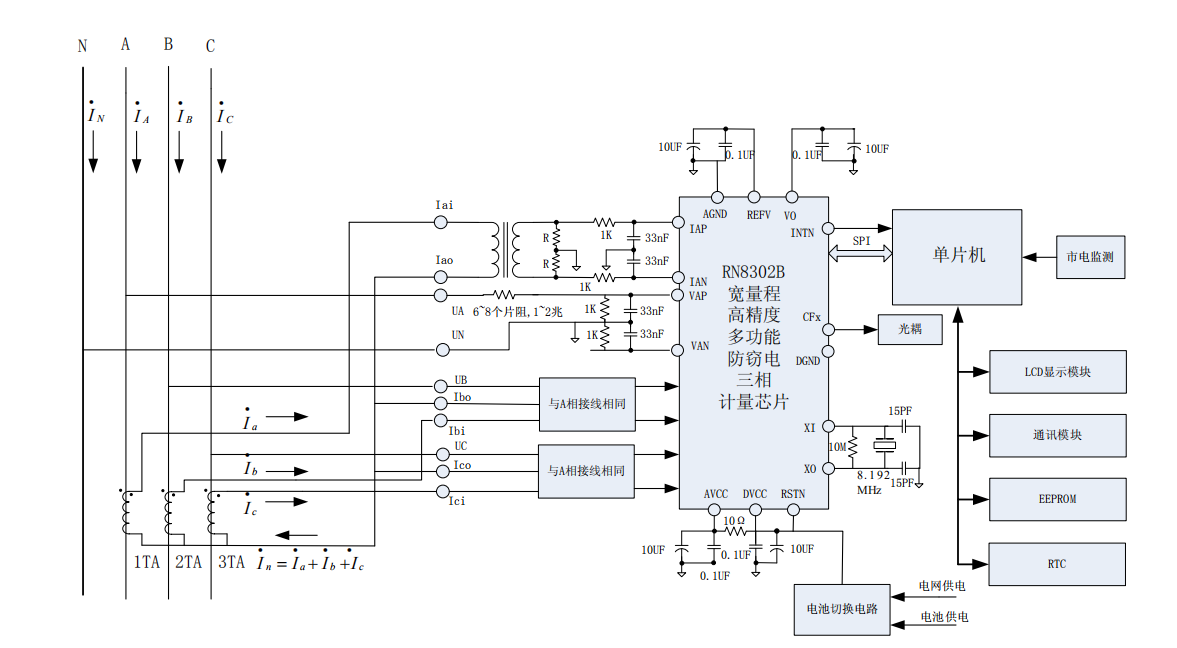

典型應用：
