概 述

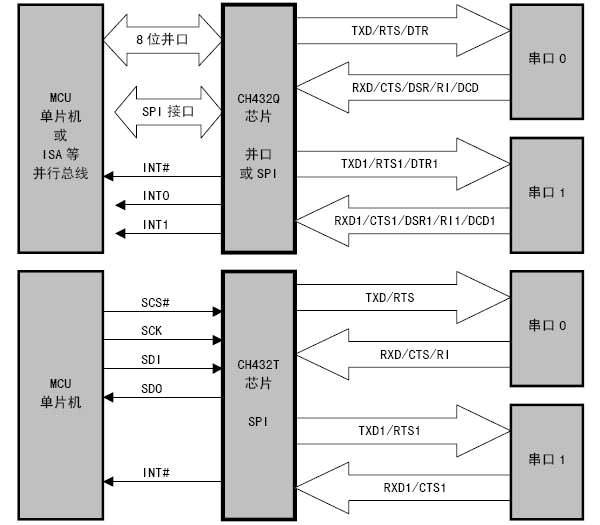

CH432 是雙UART 芯片，包含兩個兼容16C550 的異步串口，支持半雙工收發自動切換和IrDA 紅外編解碼，支持最高4Mbps 的通訊波特率，可以用于單片機/嵌入式系統的RS232 串口擴展、帶自動硬件速率控制的高速串口、RS485 通訊、IrDA 通訊等。下圖爲其一般應用框圖。

特 點

> 支持5、6、7 或者8 個數據位以及1 或者2 個停止位。

> 支持奇、偶、無校驗、空白0、标志1 等校驗方式。

> 可編程通訊波特率，支持115200bps 以及最高達4Mbps 的通訊波特率。

> 内置16 字節的FIFO 先進先出緩沖器，支持4 個FIFO 觸發級。

> 支持MODEM調制解調器信号CTS、DSR、RI、DCD、DTR、RTS，可由75232芯片轉成RS232電平。

> 支持硬件流控制信号CTS 和RTS 自動握手和自動傳輸速率控制，兼容TL16C550C。

> 支持串口幀錯誤檢測、支持Break 線路間隔檢測。

> 支持全雙工和半雙工串口通訊，提供RTS 串口發送狀态信号支持RS485 收發自動切換。

> 内置SIR 紅外線編解碼器，支持2400bps 到115200bps 波特率的IrDA 紅外通訊。

> 内置時鐘振蕩器，支持頻率範圍0.9216MHz～32MHz 的晶體，默認使用22.1184MHz 晶體。

> 可選兩種單片機接口：10MB 速度的8 位被動并行接口和3MB/24MHz 速度的SPI 串行接口。

> 并行接口包含8 位數據總線，4 位地址，3 線控制：片選輸入、寫選通以及可選的讀選通。

> SPI 串行接口包含SPI 片選、串行時鐘、串行輸入和輸出，并且SPI 輸出與輸入可以并聯。

> 中斷輸出引腳是可選連接，低電平有效，可以通過查詢寄存器中的中斷标志位代替。

> 支持5V 或者3.3V 電源電壓，支持串口低功耗睡眠模式。

> 提供QFP-44 和SSOP-20 兩種無鉛封裝，兼容RoHS。

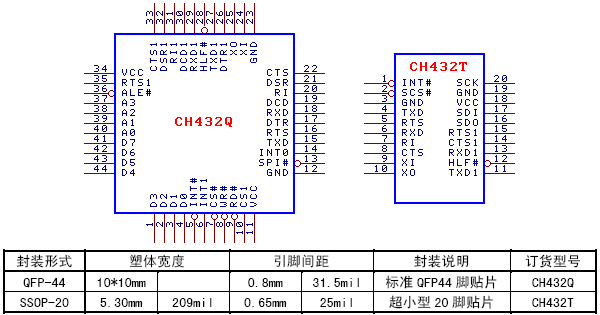

封 裝

引 腳

4.1. 一般說明

CH432T 芯片采用SSOP-20 封裝，是QFP-44 封裝的CH432Q 芯片的簡裝版，兩者相同名稱的引腳具有相同的功能。下表中直接列出的引腳号适用于QFP-44 封裝，而括号中的引腳号适用于SSOP-20封裝，表中标爲灰色的引腳是對雙功能引腳的重新定義。

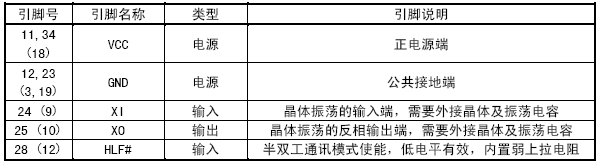

4.2. 電源和系統信号線

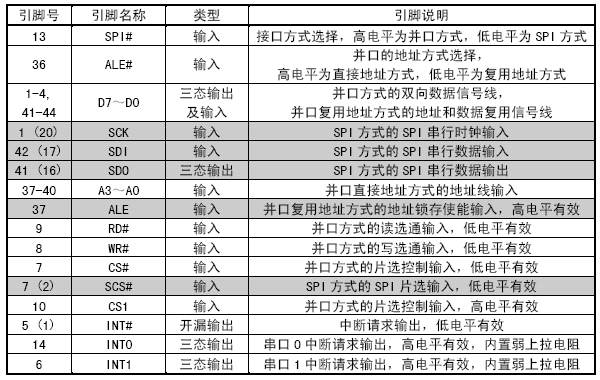

4.3. 本地接口信号線

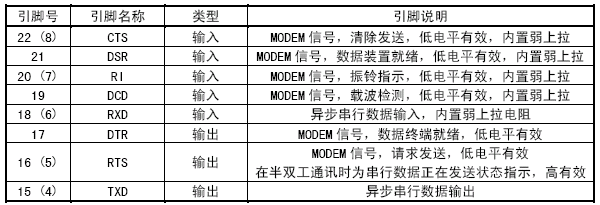

4.4. 串口0信号線

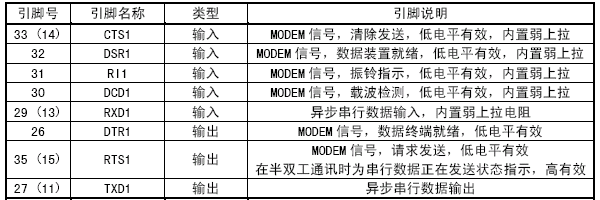

4.5. 串口1信号線
