RN821X 是一款低功耗、高性能、高集成度、高可靠的單相 SOC 芯片，該産品内嵌 32 位 ARM Cortex-M0
核，能夠滿足單相智能表計目前及将來持續增長的功能、性能要求。
産品特點
基本特點:
 高集成：集成 32bit ARM Cortex-M0、計量模塊、硬件溫補 RTC、 LCD 控制器、EEPROM
 寬電壓：保證計量精度的電壓範圍爲 2.8V~5.5V
CPU 小系統可運行的典型電壓範圍爲 2.2V~5.5V
GPIO 支持與不同工作電壓器件的對接
 高性能：CPU 典型工作頻率爲 3.6864MHz（最高可達 29.4912MHz）
 低功耗：單相智能表計應用時典型功耗約爲 3.5mA
 系統工作在 32Khz 下功耗約爲 16μA
 睡眠模式下芯片整體功耗約爲 6μA
整機顯示功耗約爲 18uA（電荷泵）或 13uA（電阻串分壓）
 高精度：在 5000:1 動态範圍内有功誤差小于 0.1%
計量參考基準溫度系數典型值爲 5ppm
 RTC 在-25℃ ~70℃内秒脈沖誤差小于±5ppm，最小校正刻度爲 0.068ppm
 封裝形式：LQFP64/LQFP100
處理器相關:
 ARM Cortex-M0 内核
 最高運行頻率可達 29.4812Mhz，單相智能表計應用推薦采用 3.6864Mhz
 最大支持 128Kbytes FLASH 存儲器，擦寫次數 10 萬次，數據保持時間大于 20 年
 最大支持 8Kbytes SRAM（全部開放給客戶使用）
 最大支持 32KbytesEEPROM，擦寫次數 100 萬次，支持 WORD 編程（注意不是 BYTE 編程），數據保持
時間大于 20 年
 單 cycle 乘法器（32bit*32bit）
 CM0 内嵌系統定時器
 支持外部中斷等多種喚醒方式
 提供完善的集成開發軟硬件環境
計量:
 在 5000:1 動态範圍内有功計量及無功計量誤差小于 0.1%
 參考電壓溫度系數典型值爲 5ppm/℃
 支持零線和火線雙通道有功功率、無功功率、視在功率、電流有效值同時測量
 支持零線和火線雙通道有功電能、無功電能、視在電能同時計量
 提供電壓有效值及電壓線頻率測量
 提供采樣通道增益及 offset 校正功能
 提供功率因數
 提供全失壓計量解決方案
 提供直流計量解決方案

 提供電壓驟升、驟降事件監測；提供電流過載事件監測；提供諧波分析解決方案

 提供三路計量 sigma-delta ADC 原始采樣數據，便于 M0 做二次算法開發。
 RTC:
 硬件自動溫補，滿足标準要求的精度和功耗要求，溫補不需要 CPU 參與。
 溫度傳感器：提供準确的溫度值，-25℃～70℃範圍内測溫精度爲±1℃
 LCD:
 支持 4*34、6*32、8*30（LQFP100）或 4*16、6*14、8*12（LQFP64）；
 可選擇電荷泵或電阻分壓方式提供 LCD 電壓，支持寬電壓、全溫度範圍清晰顯示；
 如果需要支持更多的段數，可選擇 8COM 5V 屏（電荷泵方式）；如果需要更低的顯示功耗，可選擇 6COM
3V 屏（電阻串分壓方式）。二者在硬件上是兼容的，隻需要對軟件配置作出更改即可。
其他外設:
 高速 GPIO，支持與不同電壓外設器件的接口
 10bit ADC：溫度傳感器/電池電壓檢測/通用 ADC 分時複用
 電壓檢測 LVD：可檢測芯片電源電壓或外部電壓，功耗約爲 0.5uA
 兩個比較器 CMP1 和 CMP2：檢測外部電壓，功耗約爲 0.5uA，支持停電下的低功耗電源監測
 定時器：2 個 32bit 擴展定時器，2 個 RTC 定時器，1 個 CM0 内嵌系統定時器
 UART：最多 6 個，支持自動波特率，支持紅外調制，支持 UART 喚醒
 7816 口：2 個
 I2C：1 個
 SPI：1 個
 看門狗：硬件看門狗
 按鍵中斷：最多 8 個，管腳複用
 外部中斷：最多 8 個，管腳複用

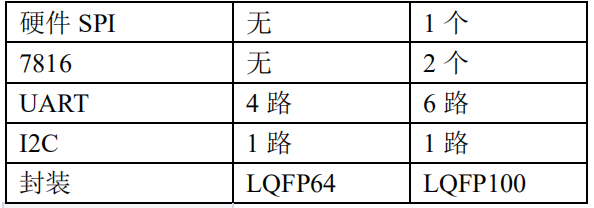

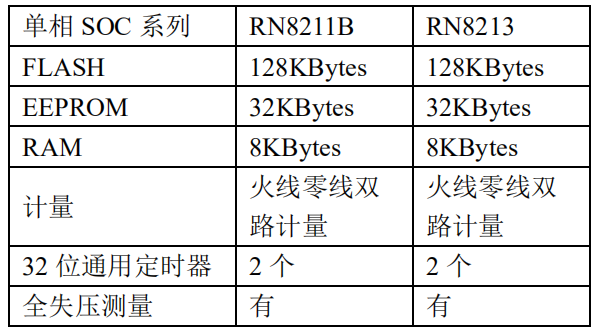

型号劃分:
