概 述

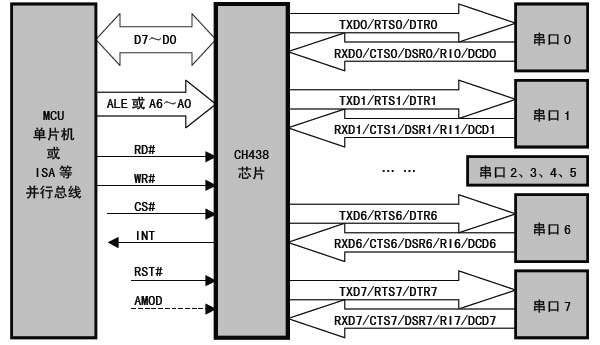

CH438 是八UART 芯片，包含八個兼容16C550 或者16C750 的異步串口，支持最高4Mbps 的通訊波特率，可以用于單片機/嵌入式系統的RS232 串口擴展、帶自動硬件速率控制的高速串口、RS485通訊等。下圖爲其一般應用框圖。

特 點

> 支持5、6、7 或者8 個數據位以及1 或者2 個停止位。

> 支持奇、偶、無校驗、空白0、标志1 等校驗方式。

> 可編程通訊波特率，支持115200bps 以及最高達4Mbps 的通訊波特率。

> 内置128 字節的FIFO 先進先出緩沖器，支持4 個FIFO 觸發級。

> 支持MODEM調制解調器信号CTS、DSR、RI、DCD、DTR、RTS，可由75232芯片轉成RS232電平。

> 支持硬件流控制信号CTS 和RTS 自動握手和自動傳輸速率控制，兼容TL16C550C。

> 支持串口幀錯誤檢測、支持Break 線路間隔檢測。

> 内置時鐘振蕩器，支持頻率範圍0.9216MHz～32MHz 的晶體，默認使用22.1184MHz 晶體。

> 提供10MB 速度的8 位被動并行接口連接單片機。

> 并行接口包含8 位數據總線，7 位地址，3 線控制：片選輸入、寫選通以及可選的讀選通。

> 支持直接地址和複用地址方式：直接輸入7位地址或者由ALE 信号控制從數據總線鎖存地址。

> 中斷輸出引腳是可選連接，低電平有效，可以通過查詢寄存器中的中斷标志位代替。

> 支持5V 或者3.3V 電源電壓，支持串口低功耗睡眠模式。

> 提供LQFP-44 和LQFP-128 無鉛封裝，兼容RoHS。

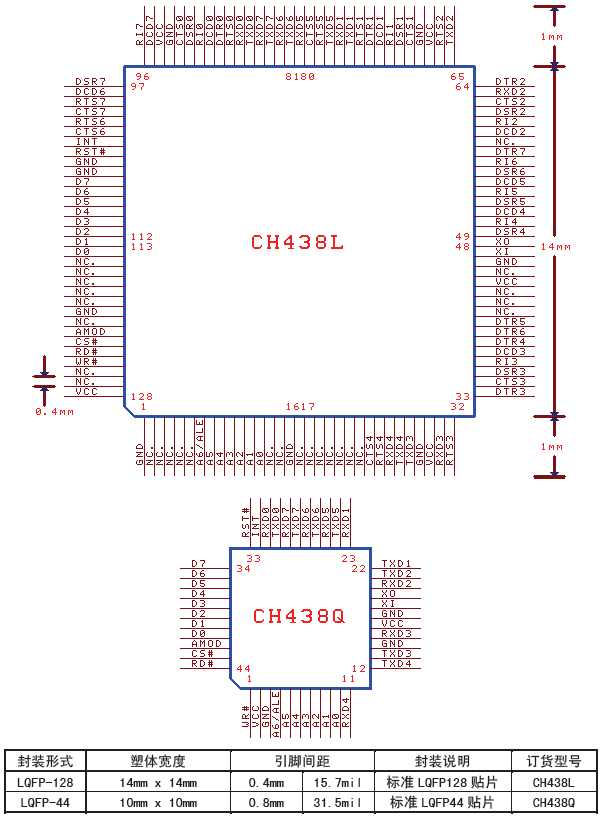

封 裝
