IIC總線結構簡單且易于實現，廣泛應用于設備或模塊間的連接。在某些數據采集和電源控制設備中，必須把IIC主設備與一個或多個從設備隔離開來，以便解決噪聲、接地、安全等問題。本文主要介紹如何利用納芯微電子(NOVOSENSE)生産的NSi810x系列芯片高效快速的實現IIC設備隔離。

首先我們先來了解下NSi810x系列芯片。NSi810x系列芯片爲兼容IIC接口的高可靠性雙向數字隔離器，其符合AEC-Q100标準，具有高電磁抗擾度和低輻射的特性。NSi810x系列産品的主要性能指标如下：

l  高達5000V隔離電壓

l  IC時鐘速率：高達2MHz

l  供電電壓範圍：2.5V~5.5V

l  高CMTI:150kV/us

l  芯片級ESD:HBM高達±6kV

l  高系統級EMC性能：增強型系統級抗ESD、EFT、浪湧能力

l  隔離帶壽命：>60年

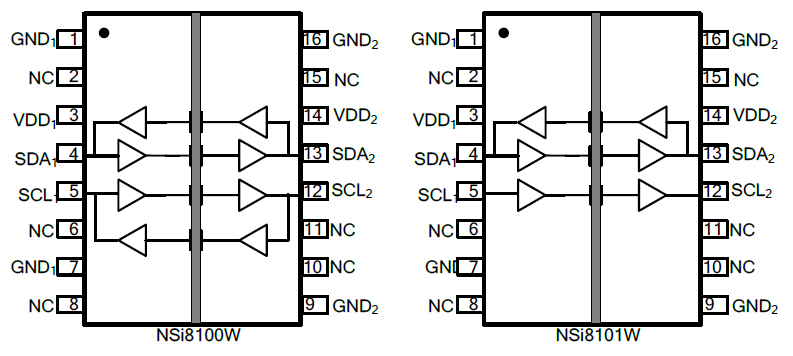

NSi810x系列均包含窄體SOIC8及寬體SOIC16兩種封裝形式，各型号功能框圖如下：

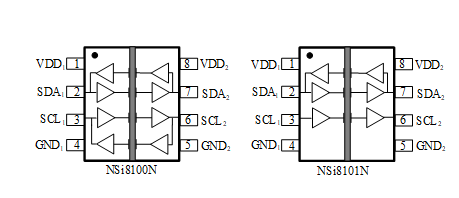

圖1 NSi8100/01窄體SOIC8封裝圖

圖2 NSi8100/1寬體SOIC-16封裝圖

NSi810x系列典型應用電路

NSi810x系列産品外圍電路簡單，隻需要雙端電源供電及在IIC通信引腳連接上拉電阻滿足芯片的開漏驅動即可實現IIC總線的隔離（如圖3）。那麽，如何選取合适的上拉電阻，是該類應用電路的關鍵。

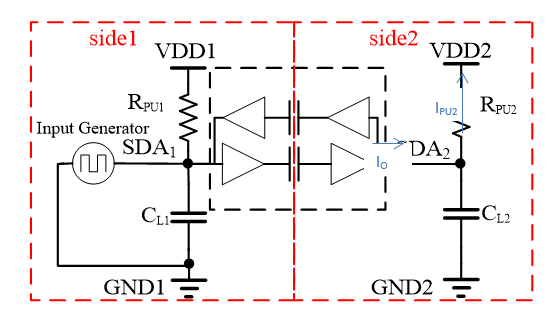

 圖3 隔離IIC外圍電路

分析上拉電阻對隔離電路的影響時，需要考慮兩種情況。第一種情況是當SDA傳向SDA的信号由高電平轉換爲低電平時（如圖3），必須保證NSi810x的輸出驅動能力I大于外部上拉電路的上拉能力I，SDA的狀态才能跟随輸入狀态發生相應變化。

I=15mA

I≈VDD2/ R

選取最大供電電壓5.5V的情況, R應滿足如下條件：

R>5.5/0.015≈370Ω

當I

第二種情況是當SDA傳向SDA的信号由低電平轉換爲高電平時，由于NSi810x系列的開漏驅動特性，SDA的狀态由外部上拉電路決定。此外，由于電路中對地負載電容與上拉電組的RC電路的充電效應，使得side2輸出恢複高電平的時間與除了與隔離電路傳播延時（t）有關，還與該RC電路的充放電時間有關,即

t= t+ t

在相同的負載電容情況下，上拉電阻越大，t 就越大，導緻輸出上升時間就越長。又由于其下降時間不随RC的大小發生變化，因此，過大的上拉電阻可能會導緻輸出信号的占空比發生改變。當信号速率越高，信号鏈越長，該狀況引起的危害越大。

由SDA向SDA發送信号時的狀況與此類似，在此不進行贅述。

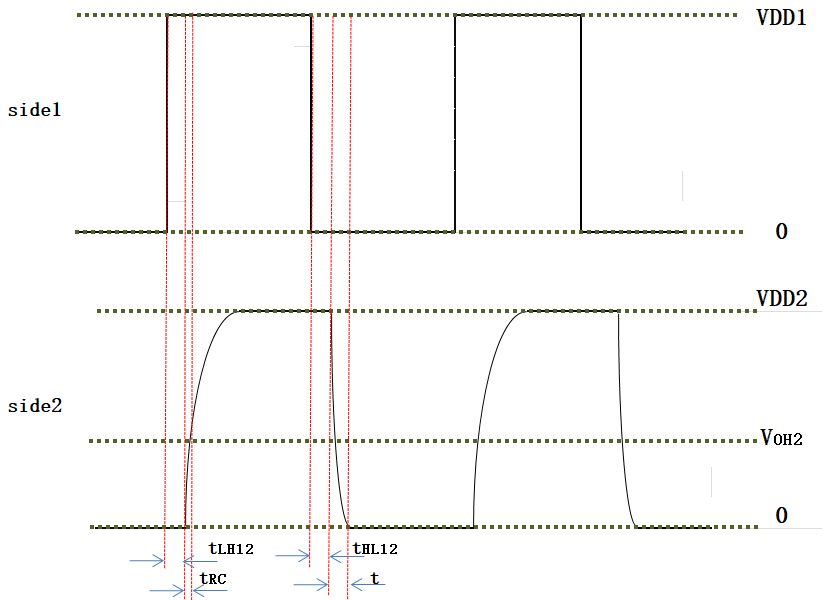

 圖4 隔離IIC信号傳輸波形

由上述可知，在滿足芯片能夠正常工作的前提下，從信号完整性的角度來說，上拉電阻的阻值取得越小越好。但在系統級應用中，我們還需要更全面的考慮其帶來的影響。當我們選取的上拉電阻阻值越小，信号端被驅動低電平狀态時，該電阻在系統中消耗的功耗就越大。因此，在實際應用中，我們應該在滿足信号有效傳輸的前提下，選取最大的上拉電阻以減小功耗。

NSi810x系列實現防闩鎖雙向通信的原理

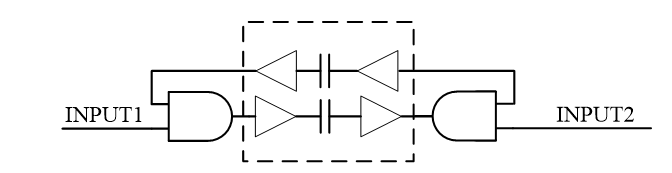

圖5低電平闩鎖電路等效圖

一個雙向傳輸的隔離通道可利用兩個反向傳輸的數字隔離通道組成。然而，如果單純的将兩個反向通道相連，那麽任何一端的總線狀态會由外界輸入和另一端的傳輸信号相與得到。當有一端外界輸入低電平信号時，總線狀态将會鎖死爲低電平狀态而無法釋放，其等效電路狀态如圖5所示。

爲了解決這種問題，NSi810x在side1端增加内部偏置電路，當side2發送低電平信号至side1時，該電路将低電平信号拉高至V，對通常的COMS或TTL電平來說，該電壓還是被判定爲低電平，但對于NSi810x芯片來說，V在side1端作爲輸入則會被識别爲高電平傳輸到side2，從而起到了解除低電平闩鎖的目的。

以下是side1端發送信号電平轉換的幾種情況：

I）、side1發送信号由高電平轉換爲低電平

l  由外部信号向side1發送低電平信号（step1）

l  經過隔離通道的傳播延時時長，低電平信号傳送至side2（step2）;

l  再經過隔離通道傳播延時時長，side2的低電平信号再次回傳至side1(step3)

l  side1的實際信号爲外部輸入信号(step1)與side2回傳的信号(step3)相與。因此，在外部輸入信号由高變低時，實際信号由高變低（step4）。

II）、side1發送信号由低電平轉換爲高電平

l  由外部信号向side1發送高電平信号(step1);

l  經過隔離通道的傳播延時時長, side2端狀态由上拉電阻拉高(step2);

l  再經過隔離通道傳播延時時長,side2的高電平信号再次回傳side1(step3)

l  side1的實際信号爲外部輸入信号(step1)與side2回傳的信号(step3)相與。因此，當外部輸入信号由低變高時，需經過t+ t時長的V才會再變爲高電平信号（step4）。

III）、side2發送信号由高電平轉換爲低電平

l  由外部信号向side2發送低電平信号(step2);

l  經過隔離通道傳播延時時長, 低電平信号傳送至side1，由于此時side1信号電平V>V，低電平信号不再次進行回傳(step3)。

IV）、side2發送信号由低電平轉換爲高電平

l  由外部信号向side2發送低電平信号(step2);

l  經過隔離通道傳播延時時長, side1的狀态由外部上拉電阻拉高至高電平狀态(step3)

圖6 信号傳輸過程

NSi810x VS.傳統光耦IIC隔離電路

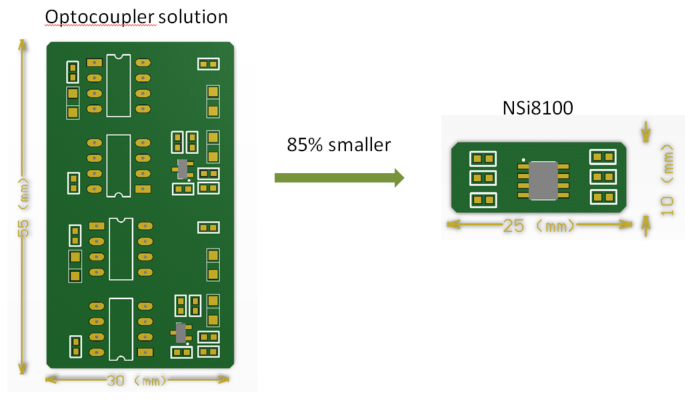

圖7左側爲使用4個光耦芯片及複雜的外圍電路搭建的IIC端口隔離電路，其所需器件産生的成本、電路的複雜度及PCB空間的增加都将大大限制IIC的隔離應用。相比之下， NSi810x僅需單顆芯片及用于電源的旁路電容即可實現IIC接口隔離。

 圖7 傳統光耦IIC隔離電路

除此之外，NSi810x系列芯片的各項功能指标也遠優于光耦隔離電路（如表1所示）

總結

    目前針對市面上不同的應用電路雖然有多種實現IIC系統隔離的方法，但NSi810x系列集成隔離IIC器件可實現将SDA與SCL雙路IIC隔離及其外部電路集成在同一個芯片内，使得IIC隔離應用電路更加簡單，且具有速度快、隔離電壓高、抗共模能力強、可靠性高等優點。此外，NSi810x系列芯片腳對腳兼容目前市面上已有的IIC隔離器件，可幫助工程師以更低的成本實現高性能的IIC系統隔離功能。
