RS485總線是一種使用平衡發送，差分接收實現通訊的通用串口通信總線，由于其具有抗共模幹擾能力強、成本低、抗噪能力強、傳輸距離遠、傳輸速率高、可連接多達256個收發器等優點，廣泛應用于工業智能儀表，通訊設備等各個領域。
RS485電路可以分爲非隔離型和隔離型。隔離型電路是在非隔離型電路的基礎上增加隔離性能，使得電路具有更強的抗幹擾性和系統穩定性。
        以下三種情況需要485隔離：
1、當485通信接口外部節點連接高壓時，極易損壞後端電路，甚至可能會在使用端産生觸電；
2、當485通信節點距離太遠時，每個節點的參考地都接于本地的大地，當兩端大地之間存在較大的壓差時，地電勢會以共模電壓的方式疊加在信号線上，從而有可能超出端口可承受的共模電壓範圍，影響正常通信，甚至會損壞後端電路；
3、當距離較遠的485通信節點之間的地平面利用線纜進行連接時（如485屏蔽電纜），地線會和大地形成地環路，該環路會耦合外部共模噪聲，并産生地環路電流，可能會導緻整個電路系統失效。

隔離型485電路可有效将系統中高壓區域與安全區域隔離，以保證設備及人身安全；并斷開長距離傳輸信号的地回路，以避免地環路和共模信号的影響，因而越來越多的應用于485系統中。

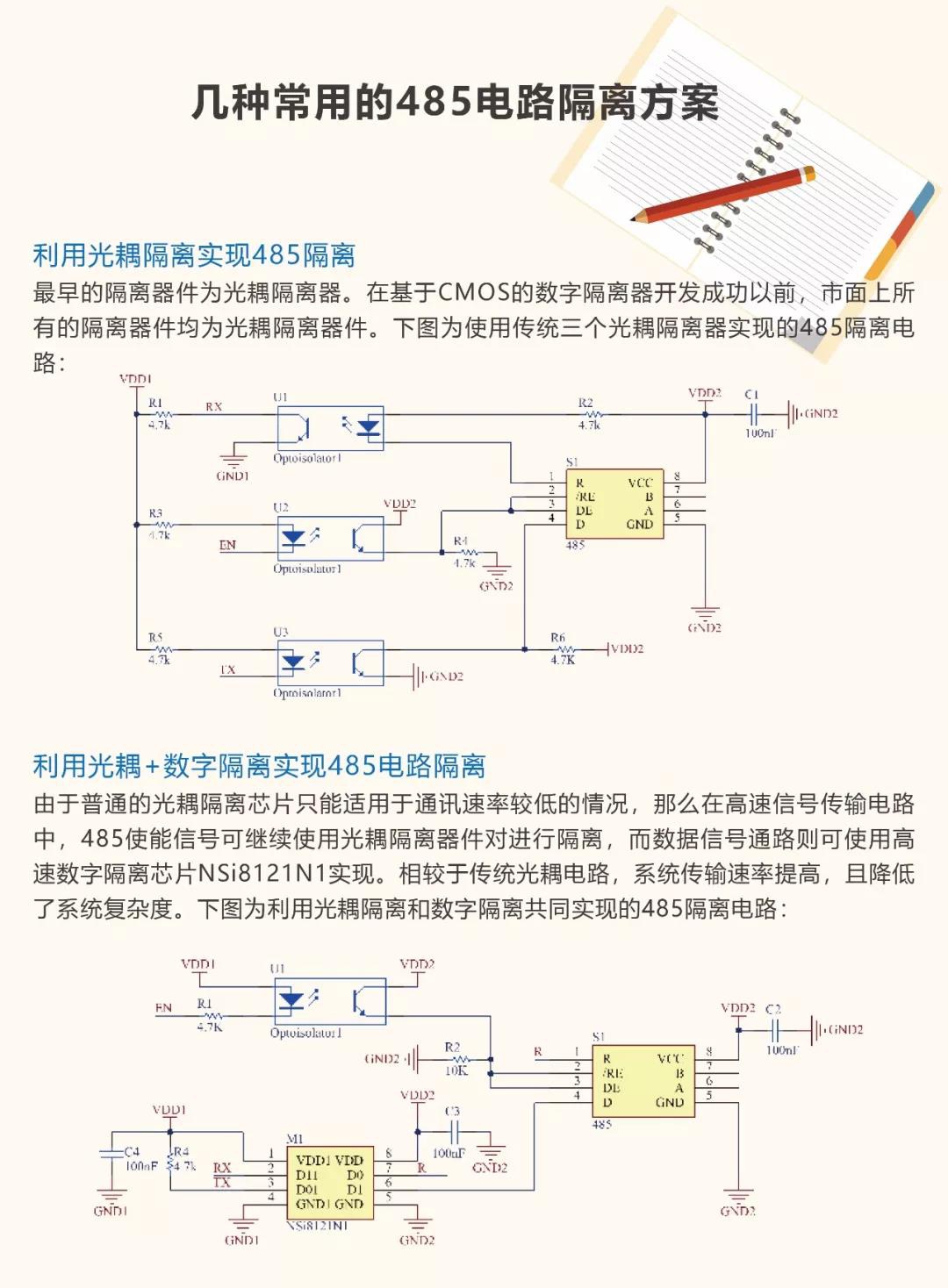

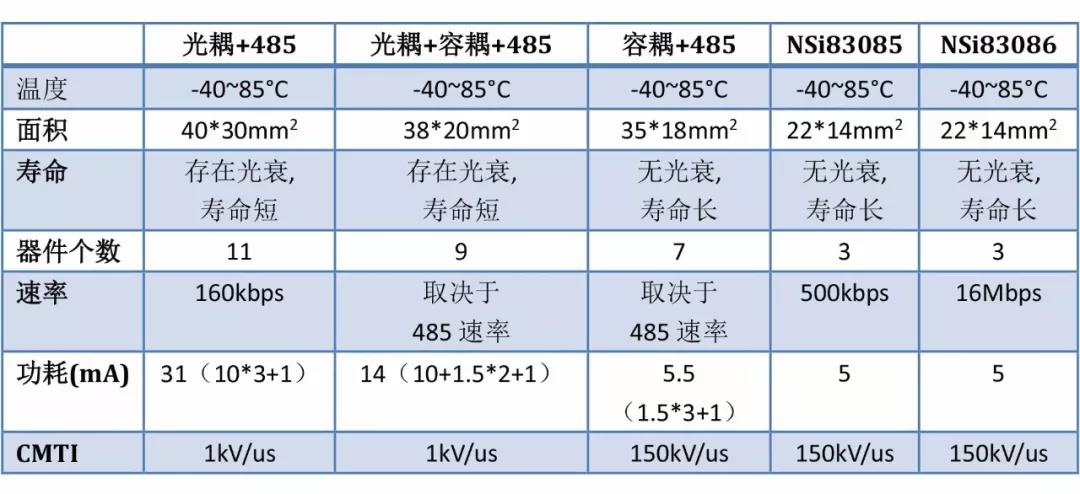

幾種隔離方案對比：

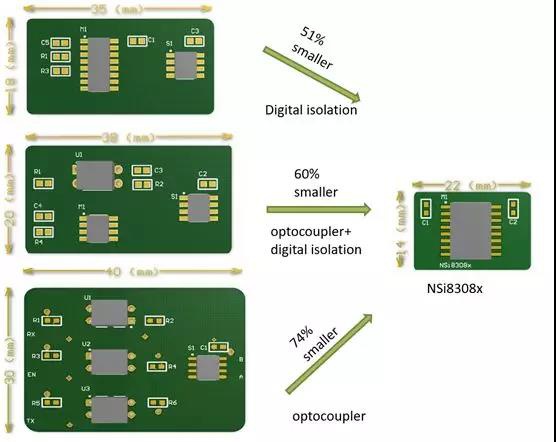

     納芯微電子的半雙工隔離RS-485芯片NSi83085及全雙工隔離RS-485芯片NSi83086具有高可靠性、高隔離耐壓、高共模抗擾、以及高集成度的特點，其能夠承受較爲複雜的EMC環境，如ESD、EFT、浪湧等；隔離耐壓值可達到符合UL1577标準的5kVrms，CMTI達到150kV/us；内部集成了數字隔離和RS-485驅動兩種功能設計，可大幅簡化系統設計複雜度，并減少系統PCB的面積，是實現485隔離的最佳選擇。
